產品說明
透明液壓傳動與PLC控制實訓裝置
一、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
7、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
8、電器控制單元：
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
9、電磁換向閥：AC24V .吸力3mpa
二、主要特點
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）

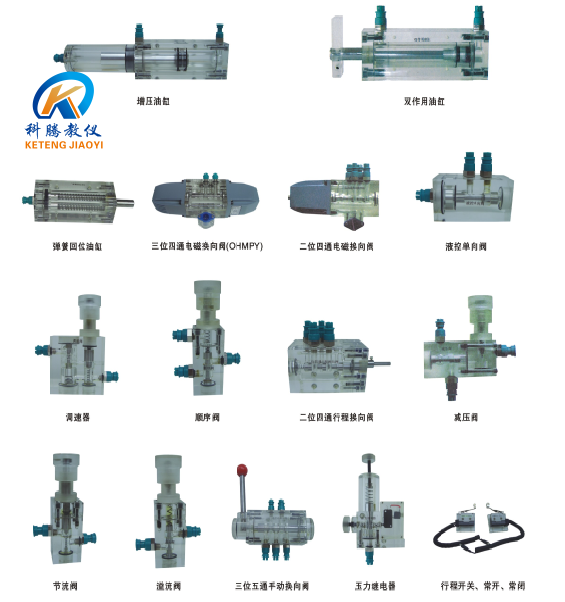

四、液壓元件
五、透明液壓PLC控制實訓裝置清單
序號 | 名 稱 | 型 號 | 數量 | 備注 |
1 | 實訓桌 | 1張 | ||
2 | 實訓臺 | 1臺 | ||
3 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 | |
4 | 電源模塊 | 1塊 | ||
5 | 繼電器控制模塊 | 1塊 | ||
6 | PLC控制按鈕模塊 | 1塊 | ||
7 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 | |
8 | 二位二通電磁換向閥 | 透明元件 | 1只 | |
9 | 二位四通電磁換向閥 | 透明元件 | 2只 | |
10 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 | |
11 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 | |
12 | 三位四通電磁換向閥（M型） | 透明元件 | 1只 | |
13 | 彈簧回位油缸 | 透明元件 | 1只 | |
14 | 增壓油缸 | 透明元件 | 1只 | |
15 | 輔助油箱 | 透明元件 | 1只 | |
16 | 單向閥 | 透明元件 | 2只 | |
17 | 液控單向閥 | 透明元件 | 2只 | |
18 | 溢流閥（直動式） | 透明元件 | 2只 | |
19 | 溢流閥（先導式） | 透明元件 | 1只 | |
20 | 節流閥（直動式） | 透明元件 | 1只 | |
21 | 調速閥 | 透明元件 | 2只 | |
22 | 順序閥 | 透明元件 | 2只 | |
23 | 減壓閥 | 透明元件 | 1只 | |
24 | 二位四通行程換向閥 | 透明元件 | 1只 | |
25 | 三位五通手動換向閥 | 透明元件 | 1只 | |
26 | 壓力繼電器 | 透明元件 | 1只 | |
27 | 壓力表 | 透明元件 | 3只 | |
28 | 三通接頭 | 透明元件 | 7只 | |
29 | 四通接頭 | 透明元件 | 3只 | |
30 | 行程開關（常開） | 2只 | ||
31 | 行程開關（常閉） | 2只 | ||
32 | 透明液壓皮管 | 20米 | ||
33 | 油盤 | 1只 | ||
34 | 油箱 | 1只 | ||
35 | 空氣過濾器 | 1只 | ||
36 | 吸油過濾器 | 1只 | ||
37 | 油溫液位計 | 1只 | ||
38 | 機泵組 | 1套 | ||
39 | L-HL46號液壓油 | 15kg | ||
40 | 電磁閥通用連接線 | 3條 | ||
41 | 壓力繼電器插頭線 | 1條 | ||
42 | 編程電纜（適配器） | 三菱 | 1條 | |
43 | 工具 | 1套 | ||
44 | 快速油接頭 | 5只 | ||
45 | 透明液壓實訓說明書 | 1冊 | ||
46 | PLC編程軟件、程序 | 光盤 | 1盤 |
