產品說明
一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，YY-18 型透明液壓演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用YY-18F型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。
二、特點
1、 可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、 多臺可同時操作運行，運行不同回路。
3、 可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、 備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、 電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、 實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
三、技術參數
1、 電源：輸入220V 50Hz
2、 電氣控制面板：它具有三組功能電路。控制組一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、 實驗專用泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、 電磁換向閥：AC24V 吸力30N
5、 尺寸大小：1300mm×650mm×1750mm（單臺）

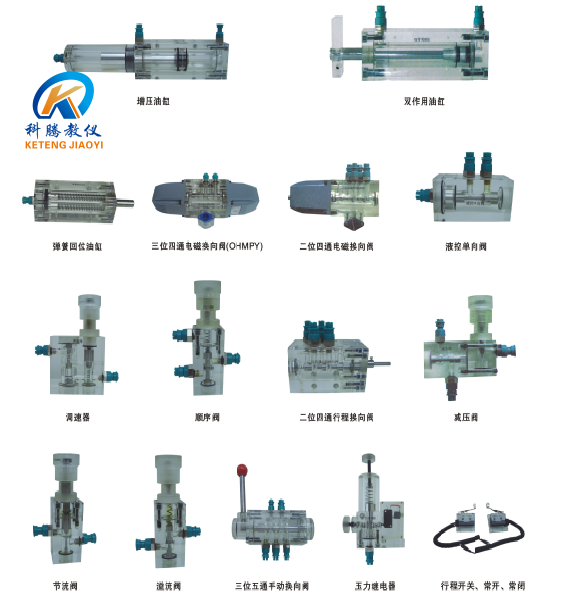

四、液壓元件
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，“P”型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
YY-18F型透明液壓傳動系統配置一覽表
序 號 | 名 稱 | 單 位 | 數 量 | 備 注 |
01 | YY-18F型實驗演示臺 | 臺 | 4 | |
02 | YY-18F型電氣線路面板 | 件 | 4 | 安裝演示臺上 |
03 | 拖動電機及調速電路 | 套 | 4 | 安裝演示臺上 |
04 | 齒輪油泵 | 只 | 2 | 臺上元件 |
05 | 葉片泵 | 只 | 1 | 新增透明元件 |
06 | 擺線轉子泵 | 只 | 1 | 新增透明元件 |
07 | 油箱 | 只 | 4 | 臺上透明元件 |
08 | 輔助油箱 | 只 | 1 | 組合透明元件 |
09 | 油缸（帶行程撞塊） | 只 | 8 | 組合透明元件 |
10 | 彈簧回位油缸 | 只 | 1 | 組合透明元件 |
11 | 增壓油缸 | 只 | 1 | 組合透明元件 |
12 | 實心雙出桿油缸 | 只 | 1 | 新增透明元件 |
13 | 空心雙出桿油缸 | 只 | 1 | 新增透明元件 |
14 | 單向閥 | 只 | 3 | 組合透明元件 |
15 | 液控單向閥 | 只 | 2 | 組合透明元件 |
16 | 溢流閥 | 只 | 5 | 組合透明元件 |
17 | 先導式溢流閥 | 只 | 1 | 新增透明元件 |
18 | 節流閥 | 只 | 1 | 組合透明元件 |
19 | 調速閥 | 只 | 5 | 組合透明元件 |
20 | 順序閥 | 只 | 2 | 組合透明元件 |
21 | 減壓閥 | 只 | 1 | 組合透明元件 |
22 | 二位二通電磁換向閥 | 只 | 2 | 組合透明元件 |
23 | 二位四通電磁換向閥 | 只 | 8 | 組合透明元件 |
24 | “O”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
25 | “H”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
26 | “P”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
27 | “M”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
28 | “Y”型三位四通電磁換向閥 | 只 | 1 | 新增透明元件 |
29 | 二位四通行程換向閥 | 只 | 1 | 組合透明元件 |
30 | 三位五通手動換向閥 | 只 | 1 | 組合透明元件 |
31 | 壓力繼電器 | 只 | 1 | 組合透明元件 |
32 | 行程開關（常開、常閉） | 只 | 2 | 組合透明元件 |
33 | 壓力表 | 只 | 7 | 組合透明元件 |
34 | 三通 | 只 | 24 | 組合透明元件 |
35 | 四通 | 只 | 8 | 組合透明元件 |
36 | 220V電源插頭線 | 條 | 4 | 電器配件 |
37 | 電磁閥通用連結線 | 條 | 12 | 電器配件 |
38 | 壓力繼電器插頭線 | 條 | 1 | 電器配件 |
39 | 活扳手 150mm 2只 內六角扳手 M6 2只 內六角扳手 M5 1只 尖嘴鉗 6# 1只 孔用擋鉗 6# 1只 軸用擋鉗 6# 1只 十字螺絲刀 6# 1只 十字螺絲 4# 1只 一字螺絲刀 6# 1只 一字螺絲刀 4# 1只 剪刀 5# 1只 | 盒 | 1 | 實 驗 檢 修 工 具 盒 |
40 | 保險管 4A 5只 油管接頭（通用） 5只 油塞 若干 502膠水 1瓶 各種O型圈 若干 各種油封 若干 各種內六角 若干 | 盒 | 2 | 檢 修 備 用 配 件 盒 |
41 | 毛巾 | 條 | 10 | 附 件 |
42 | 透明液壓皮管 | 米 | 100 | 材 料 |
43 | 專用液壓油 | 壺 | 4 | 材 料 |
44 | 油盤 | 只 | 1 | 附 件 |
45 | 透明液壓演示系統使用手冊 | 冊 | 4 | 資 料 |
46 | 透明液壓演示系統裝箱清單 | 份 | 1 | 資 料 |
