產品說明

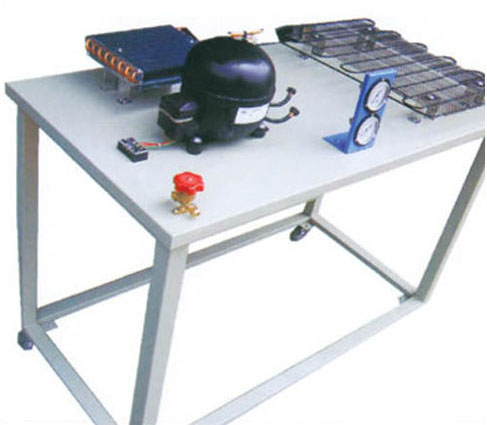

制冷管路維修基本技能實訓設備
本實訓設備主要以冰箱和空調壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
工作電源：?jiǎn)蜗嗳� 220V±5％ 50Hz
制冷劑：冰箱F-12 空調 R-22
外形尺寸：1200×600×780mm
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
二、配置清單：（單臺配置）
序號 | 名 稱 | 數量 | 性能描述 |
1 | 壓縮機 | 1臺 | 臥式 |
2 | 冰箱過濾器 | 1個 | 銅質、管狀 |
3 | 冰箱冷凝器 | 1個 | 鐵質噴塑、片式 |
4 | 冰箱蒸發器 | 1只 | 鋁質、管式 |
5 | 冰箱溫控器 | 1只 | 機械可調 |
6 | 高壓表 | 1只 | 指針式 |
7 | 低壓表 | 1只 | 指針式 |
8 | 視液鏡 | 2只 | 圓鏡直視、銅質外殼 |
9 | 銅管 | 1套 | 圓形 |
10 | 手閥 | 1只 | 銅質 |
11 | 空調壓縮機 | 1臺 | |
12 | 空調冷凝器 | 1個 | |
13 | 空調蒸發器 | 1個 | |
14 | 空調過濾器 | 1個 | |
15 | 四通閥 | 1個 | |
16 | 空調遙控器 | 1個 | |
17 | 啟動電容 | 1個 | 15UF/450V |
18 | 空調室內風機 | 1個 | |
19 | 交流百頁扇 | 1個 | |
20 | 變壓器 | 1只 | |
21 | 空調控制板 | 1塊 | |
22 | 實驗臺架 | 1臺 | 鋼木結構 |
23 | 實訓指導書 | 1套 | 與實訓臺配套 |
三、操作工具：（單臺配置）
序號 | 名 稱 | 數量 | 性能描述 |
1 | 焊具 | 2只 | 便攜式 |
2 | 彎管器 | 1付 | 鋼質 |
3 | 擴口器 | 1付 | 鋼質 |
4 | 鋼管割刀 | 1把 | 鋼質 |
5 | 電鉻鐵 | 1把 | 內熱式 |
6 | 烙鐵架 | 1個 | 阻燃 |
7 | 剝線鉗 | 1把 | 多用 |
8 | 尖嘴鉗 | 1把 | 鋼質、絕緣 |
9 | 螺絲刀 | 2套 | 十字、一字各1把 |
10 | 真空泵 | 1臺 | 一個實驗室十臺以上配一臺 |
四、實訓項目
（一）冰箱系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、冰箱電氣調試
13、冰箱系統工況的調整
（二）空調系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對空調系統的保壓
8、檢漏
9、判斷空調壓縮機的繞組
10、完成空調系統的線路鋪設和連接
11、抽真空
12、空調電氣調試
13、空調系統工況的調整
