產品說明

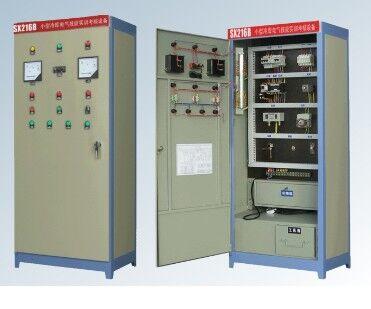

小型冷庫電氣技能實訓設備
產品適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及制冷專業初、中級工實訓考核。
一、裝置特點
1.直觀性強：部分執行設備布局于面板表面，以便學生了解小型冷庫電氣控制電路的實物結構，并可直觀地觀察相應部件的運行動作情況；還設有工作狀態指示燈，便于實訓操作
2.實訓性強：計算機設置故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.5kVA
4.重 量：100kg
5.外形尺寸：700×600×1700mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置與功能
1.電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。
（2）安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.電氣控制箱部分
這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
3.小型冷庫電氣控制考核板
電氣控制箱前部就是控制面板，面板上印有小型冷庫電氣控制原理圖并設有相應測試點、提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等
四、實訓項目
1、小型冷庫電氣控制設備的認識與了解
2、小型冷庫電氣控制系統的運行
3、設故與排故訓練
4、實訓操作的現場操作的區別
5、現場電路的檢修考核系統
1、計算機可監控每個學生臺考試成功與失敗。
2、具有發卷功能。
3、具有收卷功能。
4、試卷清零功能。
5、具有密碼進入功能。
6、可以對學生成功進行統計，打印等功能。
7、具有自動檢測老師臺與每學生臺的通訊情況。
8、學生輸入故障碼連繼三次錯誤，電腦自動顯示實驗失敗。
9、學生輸入故障碼三次，有一次正確電腦自動顯示實驗成功。
10、每個實驗?zāi)K都設置有考核接口，已設置多個故障點。
11、考核裝置可對每種機型的各電路單元進行考核。
每種機型實訓模塊可與考核裝置組合實訓，也可獨立實驗
名稱 | 數量 | |
壓力保護器 | 2 | 個 |
制冷電磁閥 | 1 | 個 |
水電磁閥 | 2 | 個 |
冷庫控制器 | 1 | 個 |
斷相保護器 | 1 | 個 |
時間繼電器 | 1 | 個 |
漏電開關 | 2 | 個 |
380V電壓表 | 4 | 個 |
電流表 | 4 | 個 |
按鈕 | 若干 | 個 |
指示燈 | 若干 | 個 |
電腦 | 1 | 自配 |
考核軟件 | 1 | 個 |
智能考核系統 | 1 | 個 |
萬用表 | 1 | 個 |
